一、 MVR蒸發系統原理

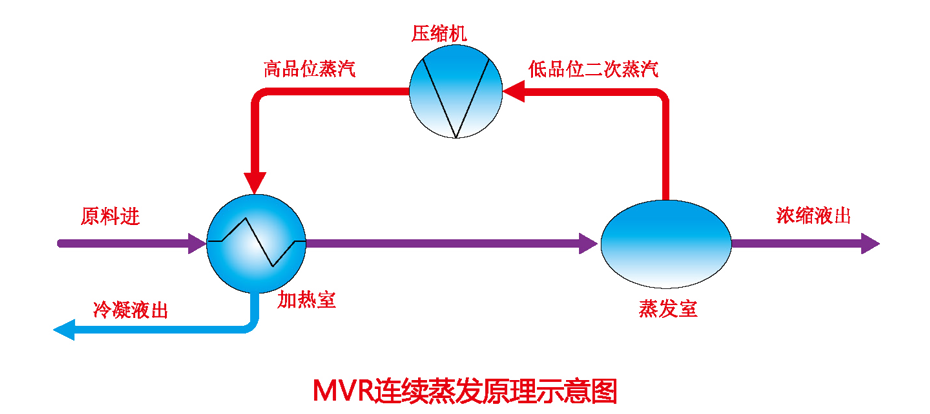

蒸汽機械再壓縮蒸發技術（MVR），其原理是利用機械式壓縮機（或風機）將蒸發后的二次蒸汽再壓縮以提高其焓值，焓值得到提高后的二次汽被再次送入加熱室作為熱源加熱來料，自身放熱相變成為冷凝水排出。被加熱的物料經汽化濃縮后作為終產物排出系統。
二、 MVR蒸發系統主要組成
1）MVR蒸發系統--預熱器
預熱器是MVR蒸發系統的重要組成部分，用以回收冷凝水、濃縮液中的高于原液溫度的部分顯熱，否則壓縮機提供的部分焓值不足以滿足MVR蒸發系統在不供入其它熱量時候的熱平衡。
2）MVR蒸發系統--蒸發器
強制循環蒸發器由三部分組成：加熱室、循環泵、結晶器。其中加熱室為列管式換熱器，可臥式或立式安裝，介質管內為物料，殼程內為蒸汽。殼程內配有多個折流板，在設備中起到了固定列管及強化傳熱效果，在換熱時利用強制循環泵、對物料進行強制循環閃蒸。分離器為立式裝置，在蒸發中起到汽水分離作用。使物料有比較大的分離空間，減少霧沫夾帶。
強制循環泵一般為一大流量低揚程泵，為強制循環蒸發結晶器配套使用，為料液提供足夠的循環速度，有效提高加熱室管間流速，增大傳熱系數的同時避免物料堵管。
3）MVR蒸發系統--壓縮機
壓縮機是將蒸發出的二次蒸汽進行再壓縮的執行機構，理論上所有能將氣體壓力提升的機械壓縮設備形式都可以作為MVR蒸發系統的壓縮機來使用。
現行的MVR蒸發系統中以離心式壓縮機和羅茨式壓縮機使用最為廣泛，羅茨壓縮機主要用于通量較小的情況，我公司使用的為羅茨壓縮機。
4）MVR蒸發系統--自動控制系統
自動系統主要包括傳感器系統、調節執行機構、PLC系統、組態軟件和控制柜等五大部分。自控系統并非MVR蒸發系統所必須，但是通過完善的自控系統可以把體系的熱平衡調整到最佳狀態，減少人工干預，讓MVR蒸發系統更加平穩高效安全的運行。
5）MVR蒸發系統--儲罐
必要的儲罐可為MVR蒸發系統各物料提供足夠的緩沖空間，是MVR蒸發系統穩定運行的必要保障。
6）MVR蒸發系統--泵類
用于物料的周轉及MVR蒸發系統中物料的循環。物料周轉泵多為化工用離心泵，循環泵多為低揚程的軸流泵或混流泵。
